휠 스페이서 어댑터: 선택, 장착 및 안전.

2026-04-24 0 나에게 메시지를 남겨주세요

선택휠 스페이서 어댑터외관이나 정리를 위해 바퀴를 바깥쪽으로 미는 것 이상의 의미가 있습니다. 올바른 부품은 허브 보어, 볼트 패턴, 스터드 또는 볼트 하드웨어, 두께 및 하중 경로와 일치해야 하며 트랙 폭, 스크럽 반경, 조향 느낌 및 베어링 응력의 변화도 고려해야 합니다. 이 기사에서는 스페이서 어댑터가 단순 스페이서와 어떻게 다른지, 차량의 장착 여부를 확인하는 방법, 구매 또는 설치하기 전에 중요한 치수에 대해 설명합니다. 또한 진동, 패스너 고장, 브레이크나 서스펜션 간섭을 방지하는 데 도움이 되는 주요 안전 점검도 볼 수 있으므로 나머지 가이드는 정보에 입각한 선택과 올바른 사용에 집중할 수 있습니다.

휠 스페이서 어댑터가 중요한 이유

휠 스페이서 어댑터는 차량 서스펜션 형상 및 휠 장착을 수정하도록 설계된 중요한 섀시 구성 요소입니다. 휠 장착 표면을 차량 허브에서 더 멀리 물리적으로 재배치함으로써 이러한 구성 요소는 차량의 정적 트랙 폭과 동적 핸들링 특성을 모두 변경합니다. 또한 어댑터 변형은 OEM(Original Equipment Manufacturer) 볼트 패턴을 변환하여 호환되지 않는 애프터마켓 휠을 수용할 수 있습니다.

트랙 폭과 스크럽 반경에 미치는 영향

휠 스페이서 설치는 차량의 트랙 폭과 스크럽 반경에 직접적인 영향을 미칩니다. 차축당 +20mm ~ +50mm의 일반적인 간격으로 트랙 폭을 늘리면 코너링 중 무게 이동이 줄어들어 측면 안정성이 향상됩니다. 그러나 이러한 바깥쪽으로의 이동은 스크럽 반경, 즉 지면과 스티어링 축 경사(SAI) 교차점과 타이어 접촉 패치 중심 사이의 거리를 동시에 변경합니다. 휠 중심선을 바깥쪽으로 밀면 일반적으로 양의 스크럽 반경이 10mm에서 25mm까지 늘어납니다. 더 넓은 트랙 폭은 롤 저항을 향상시키는 반면, 과도한 포지티브 스크럽 반경은 조향 노력을 증가시키고 전륜 구동 플랫폼의 토크 조향을 증폭시키며 서스펜션 부싱의 마모를 가속화할 수 있습니다.

애프터마켓 및 차량 애플리케이션의 사용 사례

애프터마켓 부문에서 스페이서 어댑터는 주로 플러시 휠 장착, 업그레이드된 대형 브레이크 키트(BBK) 제거 또는 높은 포지티브 오프셋이 있는 휠 장착에 사용됩니다. 예를 들어, 6피스톤 브레이크 캘리퍼를 장착하려면 정밀 가공된 스페이서가 제공할 수 있는 최소 15mm의 추가 스포크 간격이 필요한 경우가 많습니다. 상업용 차량 애플리케이션에서는 혼합 차량 플랫폼 전반에 걸쳐 휠 재고를 표준화하기 위해 어댑터가 사용됩니다. 서로 다른 허브 패턴(예: 8x165.1에서 8x170)을 균일한 사양으로 변환함으로써 차량 관리자는 무게 중심이 높은 다용도 차량에서 일관된 트랙 폭을 유지하면서 타이어 및 휠 재고 오버헤드를 줄일 수 있습니다.

휠 스페이서 어댑터의 주요 사양

휠 스페이서 어댑터의 구조적 무결성과 호환성은 전적으로 정확한 치수 사양과 재료 특성에 달려 있습니다. 이러한 구성 요소는 엄청난 전단력과 회전 응력을 견디기 때문에 대략적인 측정보다는 정확한 엔지니어링 사양에 의존하는 것이 안전한 작동을 위해 타협할 수 없습니다.

볼트 패턴, 중심 보어, 두께 및 오프셋

스페이서 어댑터의 네 가지 기본 치수는 PCD(피치 원 직경), CB(중심 보어), 두께 및 결과 오프셋입니다. PCD는 허브와 휠 모두와 일치해야 하지만 어댑터 변형에는 듀얼 PCD(예: 5x114.3 허브에서 5x120 휠)가 있을 수 있습니다. 허브 중심 하중 분산을 보장하려면 중앙 보어가 차량의 허브 립(일반적으로 54.1mm ~ 78.1mm 범위)과 정확히 일치해야 합니다. 두께는 일반적으로 3mm 클리어런스 심부터 50mm 견고한 어댑터까지 다양하며, 최종 유효 오프셋을 결정하기 위해 휠의 원래 포지티브 오프셋에서 직접 뺍니다.

재료, 가공 공차 및 표면 마감

고품질 어댑터는 주로 항공우주 등급 알루미늄 빌렛, 특히 6061-T6 또는 7075-T6 합금으로 CNC 가공됩니다. 6061-T6은 약 310 MPa의 인장 강도로 적절한 성능을 제공하는 반면, 7075-T6은 약 573 MPa의 뛰어난 내구성을 제공하므로 고강도 응용 분야 또는 초박형 어댑터 프로파일에 이상적입니다. 가공 공차는 매우 중요합니다. 프리미엄 제조업체는 고속 진동을 방지하기 위해 ±0.02mm의 런아웃 공차를 유지합니다. 표면 마감은 일반적으로 유형 II 또는 유형 III 하드 코팅 아노다이징으로 구성되어 강철 허브에 결합될 때 갈바니 부식으로부터 알루미늄 기판을 보호합니다.

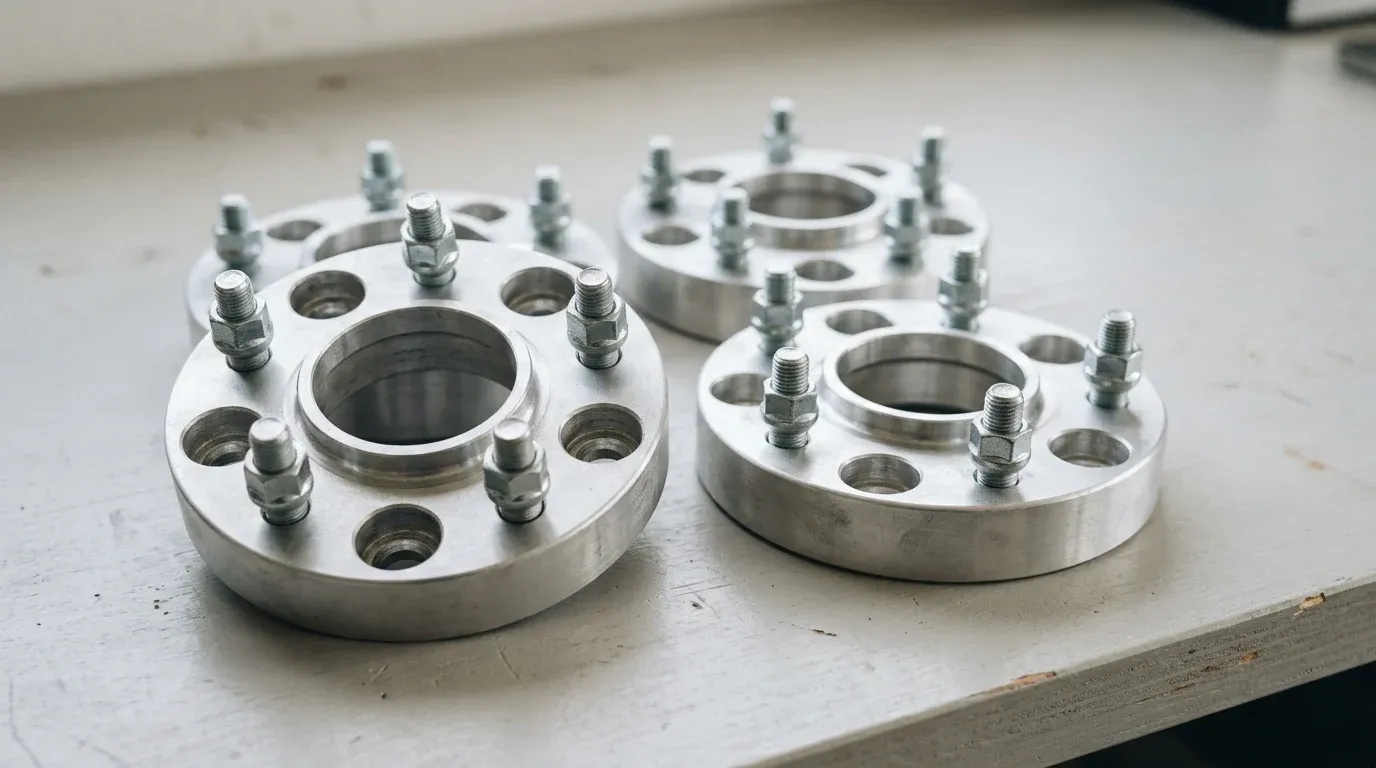

슬립온과 볼트온 스페이서 비교

슬립온 스페이서와 볼트온 어댑터 중 하나를 선택하면 설치 방법과 최대 안전 두께가 결정됩니다. 슬립온 스페이서는 기존 휠 스터드를 활용하여 허브와 휠 사이에 끼워져 있습니다. 볼트 연결식 어댑터는 로우 프로파일 러그 너트를 사용하여 허브에 직접 고정되어 휠용 보조 스터드 세트를 제공합니다.

사양	슬립온 스페이서	볼트 연결식 어댑터
일반적인 두께	3mm – 12mm	15mm – 50mm+
스터드 요구 사항	5mm를 초과하는 경우 확장 스터드 필요	통합된 사전 압축 스터드 활용
패턴 변환	PCD를 변경할 수 없습니다	PCD를 변환할 수 있습니다(예: 5x100에서 5x112로).
부하 분산	허브 립 확장에 의존	독점 허브 중심 링 기능

설치 및 설비 평가

통합 시 적절한 설치 프로토콜과 엄격한 장착 평가가 가장 중요합니다.휠 스페이서 어댑터. 이 영역의 실패는 물질적 결함으로 인해 발생하는 경우가 거의 없습니다. 오히려 이러한 문제는 부적절한 토크 적용, 부적절한 나사 결합 또는 일치하지 않는 결합 표면에서 비롯됩니다.

설치 전 확인

설치에 앞서 기술자는 와이어 브러시를 사용하여 차량 허브를 철저하게 청소하여 녹과 스케일을 제거하고 결합 표면이 완벽하게 평평한지 확인해야 합니다. 가장 중요한 설치 전 확인에는 스레드 결합 확인이 포함됩니다. 자동차 공학 표준에서는 안전한 고정을 위해 최소 6~8회 나사 결합을 요구합니다. 일반적인 M12x1.5 나사산 피치의 경우 이는 최소 12mm의 맞물림에 해당하는 반면, M14x1.5 스터드의 경우 클램핑 하중을 안전하게 고정하려면 약 14mm가 필요합니다.

일반적인 위험: 진동, 풀림, 부식 및 간섭

부적절한 장착으로 인해 여러 가지 심각한 위험이 발생합니다. 센터링을 위해 허브 립이 아닌 러그 스터드에만 의존하는 러그 중심 스페이서는 시속 60마일을 초과하는 속도에서 고주파 진동을 자주 발생시킵니다. 또 다른 일반적인 위험은 열 순환 및 초기 장착으로 인해 패스너가 느슨해지는 것입니다. 따라서 처음 50~100마일 후에는 모든 패스너를 다시 조이는 것이 필수입니다. 강철 허브와 알루미늄 스페이서 사이의 갈바닉 부식으로 인해 부품이 융합될 수 있으며, 이는 고정 나사산이 아닌 허브 표면에만 고도로 제어된 얇은 고착 방지 화합물을 적용하여 완화됩니다. 마지막으로, 더 넓은 트랙으로 인해 타이어가 펜더나 내부 라이너에 부딪히지 않도록 전체 스티어링 잠금 및 최대 서스펜션 압축에서 서스펜션 간섭을 확인해야 합니다.

규정, 모터스포츠 규칙 및 책임 고려사항

규정 준수는 휠 스페이서 어댑터의 합법성에 큰 영향을 미칩니다. TÜV 규정에 따른 독일과 같은 엄격한 관할권에서는 트랙 폭 수정이 크게 제한됩니다. 트랙 폭을 2% 이상 늘리려면 일반적으로 광범위한 구조 테스트와 전문 인증이 필요합니다. 모터스포츠 환경에서 많은 제재 기관에서는 인증된 확장 휠 스터드가 동반되지 않는 한 5mm를 초과하는 슬립온 스페이서를 금지하고 일부는 피트 검사 중 내부 러그 너트의 숨겨진 특성으로 인해 볼트온 어댑터를 엄격히 금지합니다. 또한 차량 운전자는 트랙 폭을 무단으로 수정하면 OEM 차축 보증이 무효화될 수 있으므로 책임 고려 사항도 고려해야 합니다.

소싱, 품질 및 비용

휠 스페이서 어댑터를 소싱하려면 제조 원산지, 품질 관리 프로세스, 대량 가격 책정과 구조적 신뢰성 간의 균형을 평가해야 합니다. 제품의 중요한 안전 특성을 고려하여 조달 관리자는 공급업체 투명성과 검증된 야금 데이터를 우선시해야 합니다.

공급업체 역량을 평가하는 방법

공급업체 역량 평가는 ISO 9001:2015 인증을 확인하고 합금 구성을 확인하기 위해 문서화된 재료 테스트 보고서(MTR)를 요청하는 것부터 시작됩니다. 유능한 공급업체는 다축 CNC 기계를 작동하고 좌표 측정 기계(CMM)를 활용하여 ±0.02mm 런아웃 공차를 검증해야 합니다. 또한 구매자는 스터드 품질에 대한 문서를 요청해야 합니다. 사전 압축된 스터드는 ISO 898-1 클래스 10.9 또는 12.9 인장 강도 표준을 충족해야 하며 늘어나거나 찢어지지 않고 반복적인 토크 사이클을 견딜 수 있어야 합니다.

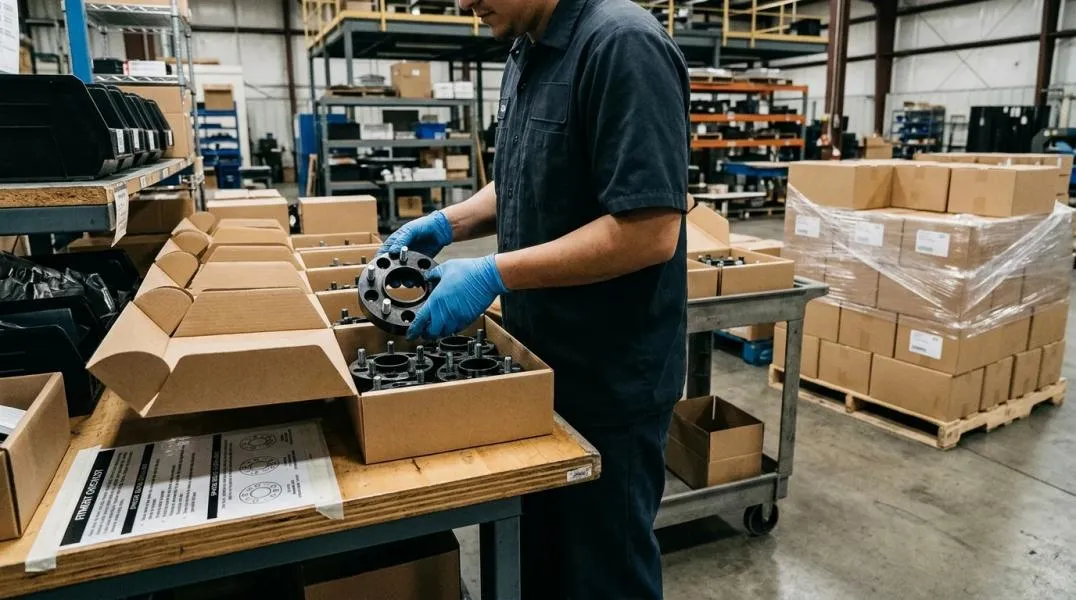

MOQ, 리드 타임, 개인 라벨링 및 판매 채널

B2B 조달에서 맞춤형 CNC 가공 어댑터의 최소 주문 수량(MOQ)은 일반적으로 PCD 및 센터 보어 사양의 복잡성에 따라 SKU당 100~500세트입니다. 해외 생산의 리드타임은 일반적으로 화물 운송을 제외하고 30~45일입니다. 유통업체의 경우 개인 라벨링이 일반적인 관행이며, 공급업체는 브랜드 로고와 토크 사양을 양극 처리된 표면에 직접 레이저 에칭하는 맞춤형 레이저 에칭을 제공합니다. 판매 채널은 주로 소비자에게 직접 판매되는 고성능 소매업체, 전문 오프로드 장비업체, 상업용 차량 공급업체로 분류됩니다.

가격 대 품질 비교

휠 스페이서 시장은 가격과 품질에 따라 크게 계층화됩니다. 저가형 제품은 종종 재료 무결성과 정밀도를 희생하여 심각한 안전 위험을 초래하는 반면, 프리미엄급 제품은 인증된 재료 및 허브 중심 엔지니어링에 막대한 투자를 합니다.

시장 계층	가격대(페어당)	재료 및 제조	주요 특징
보급형	$20 – $45	알루미늄 주조 또는 검증되지 않은 빌렛	러그 중심, 양극 산화 처리되지 않은 클래스 8.8 스터드. 진동 위험이 높습니다.
중급	$60 – $110	단조 6061-T6 알루미늄	허브 중심, 유형 II 양극 산화 처리, 클래스 10.9 스터드. 거리 사용에 적합합니다.
프리미엄/레이스	$130 – $250+	단조 7075-T6 알루미늄	정밀한 립이 있는 허브 중심, Type III 경질 양극산화처리, 클래스 12.9 스터드, FEA 테스트를 거쳤습니다.

휠 스페이서 어댑터 선택 프레임워크

엄격한 선택 프레임워크를 구현하면 선택한 휠 스페이서 어댑터가 안전 마진을 손상시키지 않으면서 차량의 기계적 요구 사항을 충족할 수 있습니다. 체계적인 접근 방식은 비용이 많이 드는 장착 오류를 방지하고 주변 섀시 구성 요소의 조기 마모를 완화합니다.

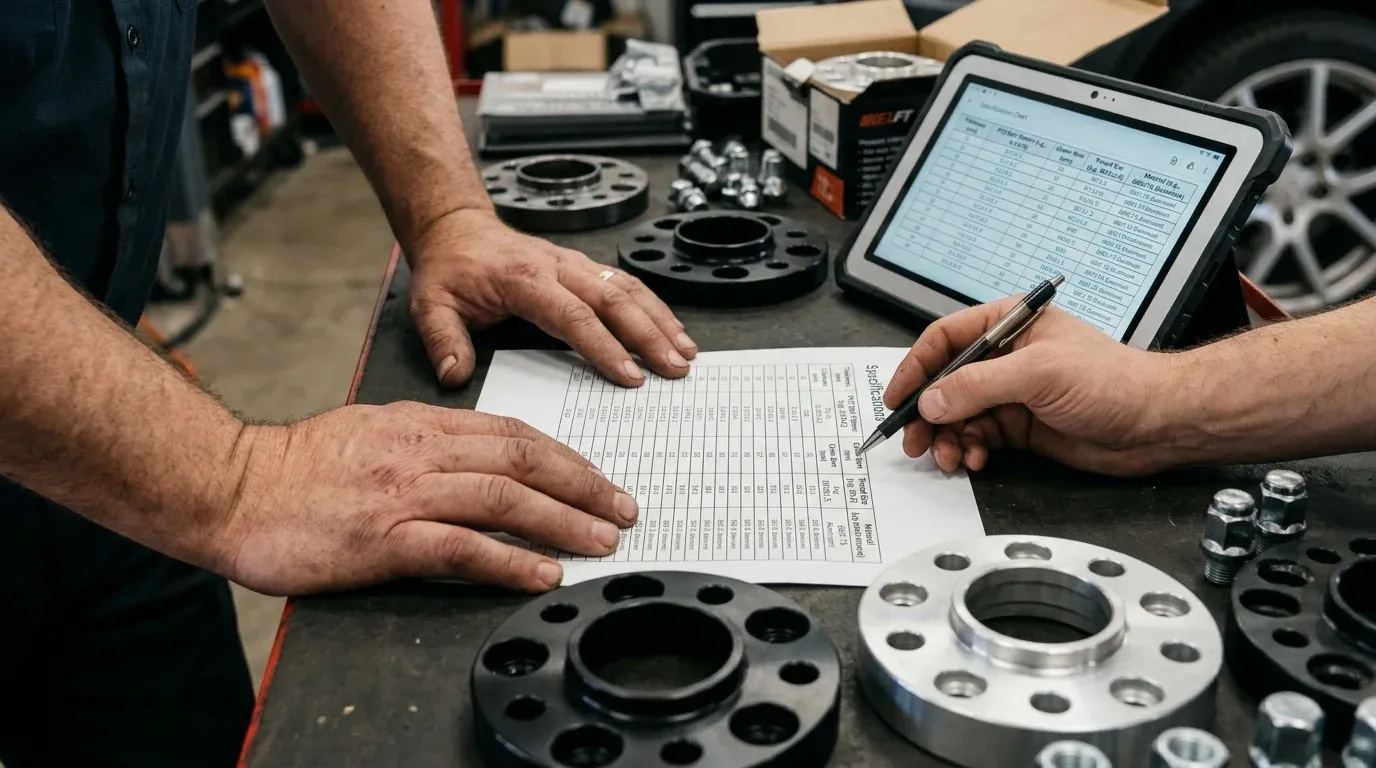

단계별 제품 선택 프로세스

선정 과정은 엄격한 순차적 순서를 따릅니다. 첫째, 기술자는 필요한 정확한 두께를 결정하기 위해 기존 펜더 간격과 캘리퍼 간격을 측정해야 합니다. 예를 들어, 브레이크 캘리퍼에 12mm의 간격이 필요한 경우 15mm 스페이서는 안전한 3mm 버퍼를 제공합니다. 둘째, 사용자는 차량의 정확한 허브 직경을 확인하고 그에 맞는 허브 중심 어댑터를 선택해야 합니다. 셋째, 필요한 나사산 피치와 스터드 길이를 확인해야 합니다. 5mm를 초과하는 슬립온 스페이서를 선택한 경우 해당 확장 휠 스터드를 반드시 구매해야 합니다. 마지막으로 스크럽 반경이 특정 스티어링 랙에 대해 허용 가능한 한도 내에 유지되도록 유효 오프셋을 계산해야 합니다.

성능, 규정 준수, 예산의 균형 유지

규정 준수 및 예산 제약에 맞춰 성능 향상의 균형을 맞추려면 총 소유 비용을 평가해야 합니다. 측면당 25mm를 초과하는 공격적인 오프셋은 뚜렷한 미적 및 넓은 자세를 제공하지만 휠 베어링에 적용되는 지렛대를 기하급수적으로 증가시켜 잠재적으로 베어링 수명을 30%~50%까지 줄입니다. 차량 관리자와 애호가 모두 프리미엄 7075-T6 어댑터의 초기 비용과 베어링 교체 방지 및 패스너 고장과 관련된 치명적인 위험 완화를 통해 실현되는 장기적 절감액을 비교 평가해야 합니다. 궁극적으로 인증된 재료와 허브 중심 설계를 우선시하면 차량 안전을 손상시키지 않으면서 휠 스페이서 어댑터의 작동 이점을 완전히 실현할 수 있습니다.
